Purificador OSMOS S9
Purificador de ponto de uso por osmose reversa (0,0001 µm) em dois estágios — cartucho CBPA e membrana RO — com vazão declarada de 1,83 L/min e leitura de TDS.
Visão geral
Apresentação do produto
O OSMOS S9 é um purificador de água de ponto de uso por osmose reversa (RO). Combina dois estágios de filtração, o cartucho composto CBPA (1º estágio) e a membrana de osmose reversa RO (2º estágio), com precisão de 0,0001 µm, para fornecer água purificada a uma vazão declarada de 1,83 L/min. O painel frontal reúne o botão de energia, a leitura de TDS, a luz indicadora de funcionamento e as luzes de substituição dos cartuchos CBPA e RO. O equipamento é conectado à tubulação de água fria da concessionária, com saídas de água pura e de água residual.
Osmose reversa de 0,0001 µm em dois estágios (CBPA + membrana RO), com vazão declarada de 1,83 L/min e leitura de TDS.
Osmose reversa 0,0001 µm
Membrana RO (2º estágio) que retém impurezas e bactérias na superfície da membrana.
Dois estágios: CBPA + RO
Cartucho composto CBPA (1º estágio) seguido da membrana de osmose reversa RO (2º estágio).
Leitura de TDS
O painel exibe o valor de TDS (total de sólidos dissolvidos) da água.
Vazão de 1,83 L/min
Vazão de água purificada declarada pelo fabricante para o S9.
Enxágue e limpeza automáticos
Flush automático de ~1 minuto ao iniciar e limpeza automática da membrana RO durante o uso.
Indicadores de troca de filtro
Luzes indicadoras avisam quando substituir os cartuchos CBPA e RO.
Produto interativo
Explore o S9 em 3D
Arraste para girar e use a roda do mouse ou dois dedos para ampliar. Selecione uma vista para explorar os detalhes do produto.
Modelo visual com proporções aproximadas, criado a partir das fotografias do S9. Para conferir conexões e dimensões, consulte a documentação técnica abaixo.
Conheça seu produto

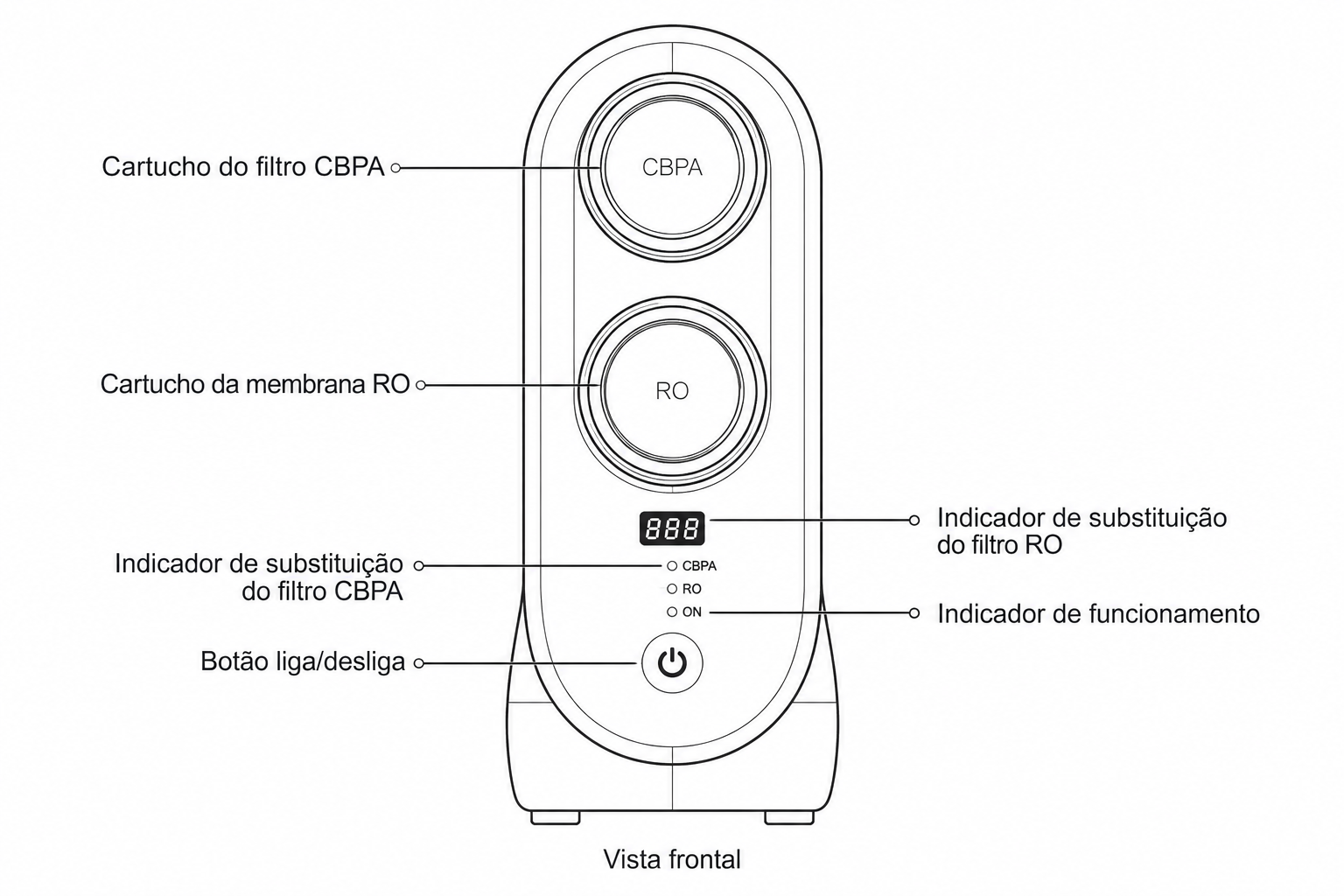

Principais componentes
Conheça as partes do equipamento e suas funções.
-
Cartucho filtrante CBPA (1º estágio)
Cartucho filtrante composto CBPA, de pré-filtração. É o primeiro estágio do purificador.
-
Cartucho de membrana RO (2º estágio)
Cartucho filtrante de membrana de osmose reversa RO, com precisão de 0,0001 µm. Retém impurezas e bactérias na superfície da membrana.
-
Luz indicadora de substituição do cartucho CBPA
Sinaliza quando substituir o cartucho CBPA (1º estágio).
-
Luz indicadora de substituição do cartucho RO
Sinaliza quando substituir o cartucho de membrana de osmose reversa RO (2º estágio).
-
Luz indicadora de funcionamento
Indica que o equipamento está em operação.
-
Botão de energia (Power Button)
Liga o equipamento e é usado também na reinicialização do indicador após a troca de cartucho.
-
Valor de TDS (visor)
Mostra o valor de TDS (total de sólidos dissolvidos). A indicação aparece na vista frontal e também na vista traseira do equipamento.
-

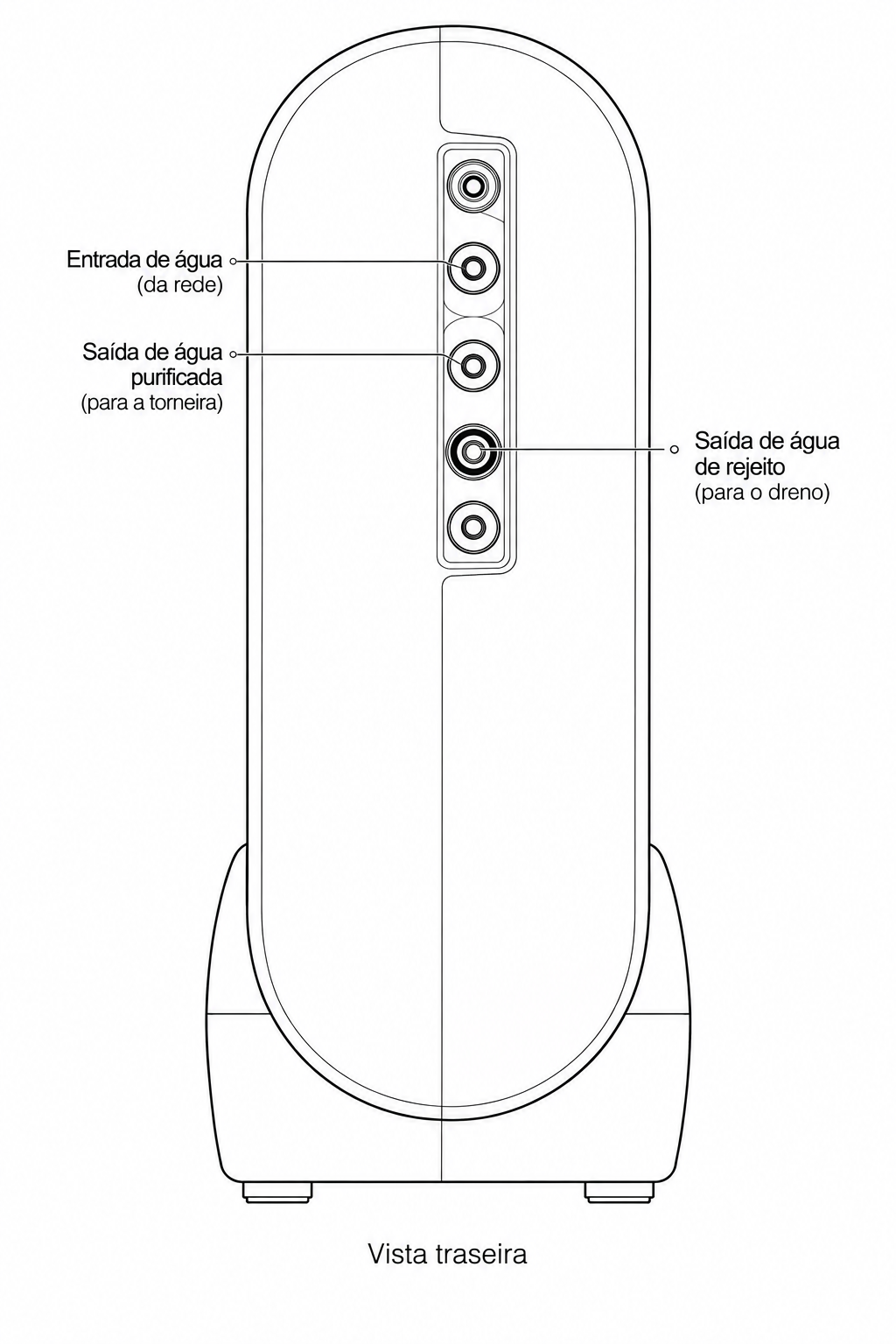

Entrada de água concessionária (Water Inlet)
Conexão da alimentação de água fria da rede pública ao equipamento.
-
Saída de água pura (Purified Water Outlet)
Leva a água purificada até a torneira de água pura.
-
Saída de água residual (Waste Water Outlet)
Descarte da água de rejeito do processo de osmose reversa.
-
Torneira e mangueiras (tubo PE de 1/4)
Torneira conectada por tubo PE de 1/4 e conector rápido reto de 1/4. O estilo da torneira varia conforme o modelo, mas os acessórios de montagem são os mesmos.
Instalação

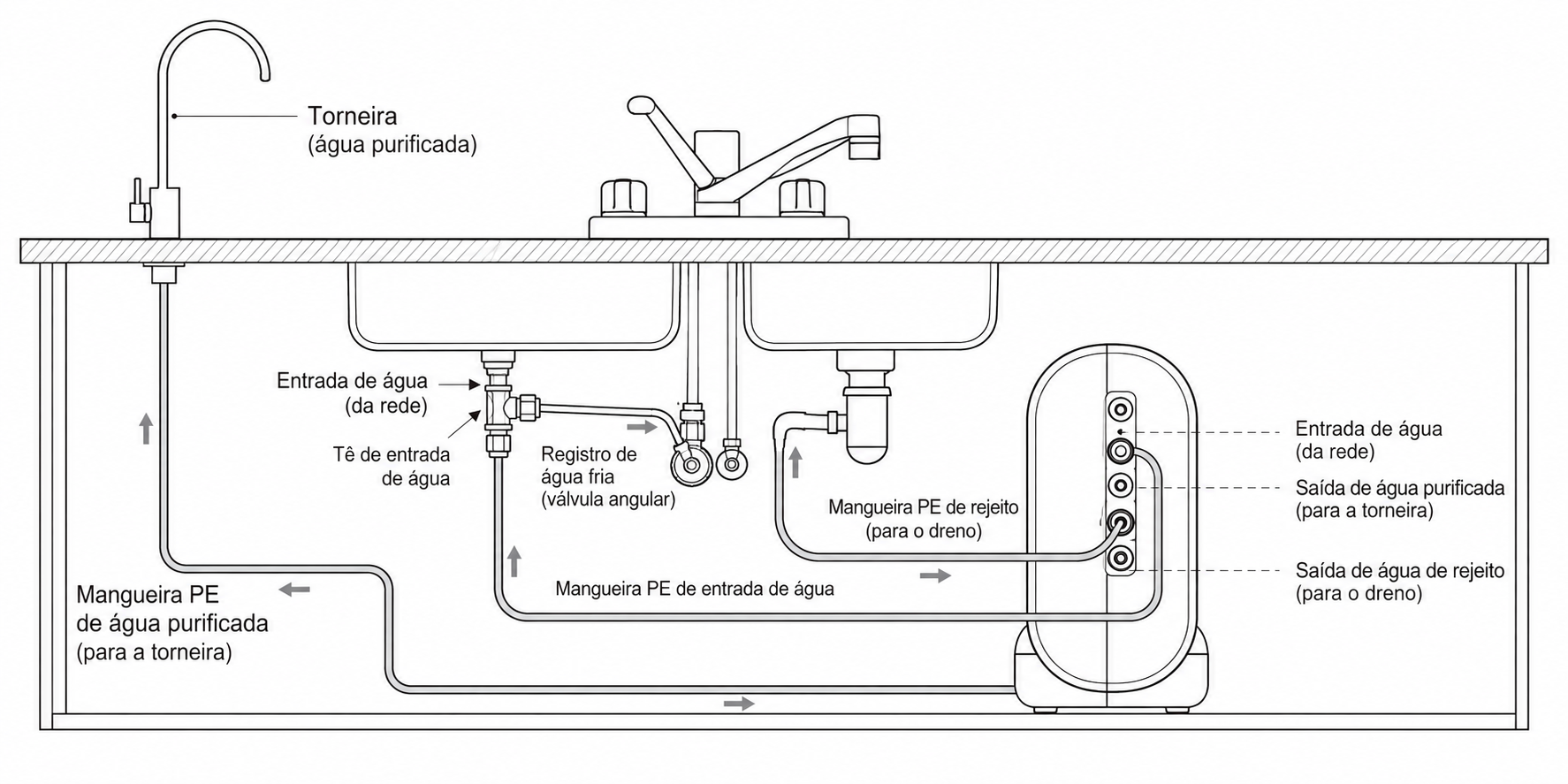

Passo a passo de instalação
Siga a ordem abaixo. A máquina executa um flush automático de ~1 minuto ao iniciar.
Etapa 1: Preparação da instalação
Planeje a posição do registro de água da concessionária e verifique o espaço disponível no gabinete. Utilize a tubulação de água fria da rede pública e posicione o equipamento na sua posição normal de instalação. Não conecte eletricidade nem água antes de concluir a instalação.
Etapa 2: Seleção da posição da torneira
Em geral, escolha o canto esquerdo ou direito da pia, conforme o uso habitual (lavar verduras, enxaguar arroz). Confira os acessórios da torneira: placa de cobertura superior, junta de borracha macia, chapa de cobertura, arruela de trava e porca. Coloque a placa de cobertura superior e a junta de borracha macia e introduza o conjunto pelo furo. Sob a pia, coloque a junta inferior e a arruela de trava, nessa ordem, e aperte com a porca. Atenção: a junta superior é de borracha macia e a inferior é de borracha rígida, não as inverta; aplique força uniforme ao apertar.
Etapa 3: Instalação da mangueira da torneira
Separe o tubo PE de 1/4, o conector rápido reto de 1/4 e a torneira. Insira firmemente uma extremidade do tubo PE de 1/4 no conector rápido reto de 1/4 e a outra extremidade do conector na conexão da torneira.
Etapa 4: Inspeção do resultado da instalação
Após conectar todas as mangueiras e confirmar que não há erros, abra o registro para fornecer água e conecte a alimentação elétrica para colocar o equipamento em funcionamento. Observe a proporção de saída de água pura e água residual, em condições normais, é de 2:1. Ao começar a funcionar, o equipamento realiza automaticamente um enxágue de cerca de 1 minuto.
Dicas de instalação
Instale um registro na entrada
Instale um registro de entrada antes do purificador para interromper o abastecimento durante a manutenção e proteger os componentes internos contra pressão excessiva. Feche-o quando o equipamento ficar sem uso por longos períodos.
Use água fria da concessionária
Conecte o S9 à tubulação de água fria da rede pública. Temperatura aplicável: 5 °C a 38 °C. Fonte inadequada compromete o funcionamento e a vida dos cartuchos.
Faça o enxágue inicial
Após instalar, enxágue por cerca de 30 minutos (20–30 minutos no primeiro acionamento). Água escura e espuma iniciais são normais e devem clarear em alguns minutos.
Ajuste a pressão de entrada
Mantenha a pressão entre 0,1 e 0,4 MPa. Acima disso, use válvula redutora; abaixo, bomba pressurizadora. Se a água tiver turbidez ou sedimentos, instale um pré-filtro.
Não energize antes de concluir
Nunca conecte energia ou água antes de finalizar todas as conexões. Evite substâncias fortemente ácidas/alcalinas, exposição ao sol direto e instalação externa em clima frio.
Reparos elétricos/hidráulicos: acione o SAC
Várias ações da tabela de solução de problemas envolvem medir e substituir componentes (válvulas solenoides, válvula de retenção, interruptores de tensão, bomba de alta pressão, transformador, caixa do computador). Em caso de vazamento, perda de função ou fuga de corrente, desligue a energia ou feche o registro e acione a assistência técnica OSMOS.
Antes de instalar
Preparação e requisitos
Confira tudo antes de ligar a água e a energia.
Checklist
- Verifique se as ferramentas e os acessórios necessários estão completos e preparados.
- Não conecte o equipamento à eletricidade nem à água antes de concluir a instalação.
- Planeje a posição do registro de água da concessionária e verifique o espaço disponível no gabinete.
- Utilize a tubulação de água fria da rede pública para o abastecimento.
- Instale o equipamento de forma firme, estável e sem inclinação, em local que permita o uso e a manutenção.
- Instale um registro de entrada de água antes do purificador (facilita a manutenção e protege contra pressão excessiva).

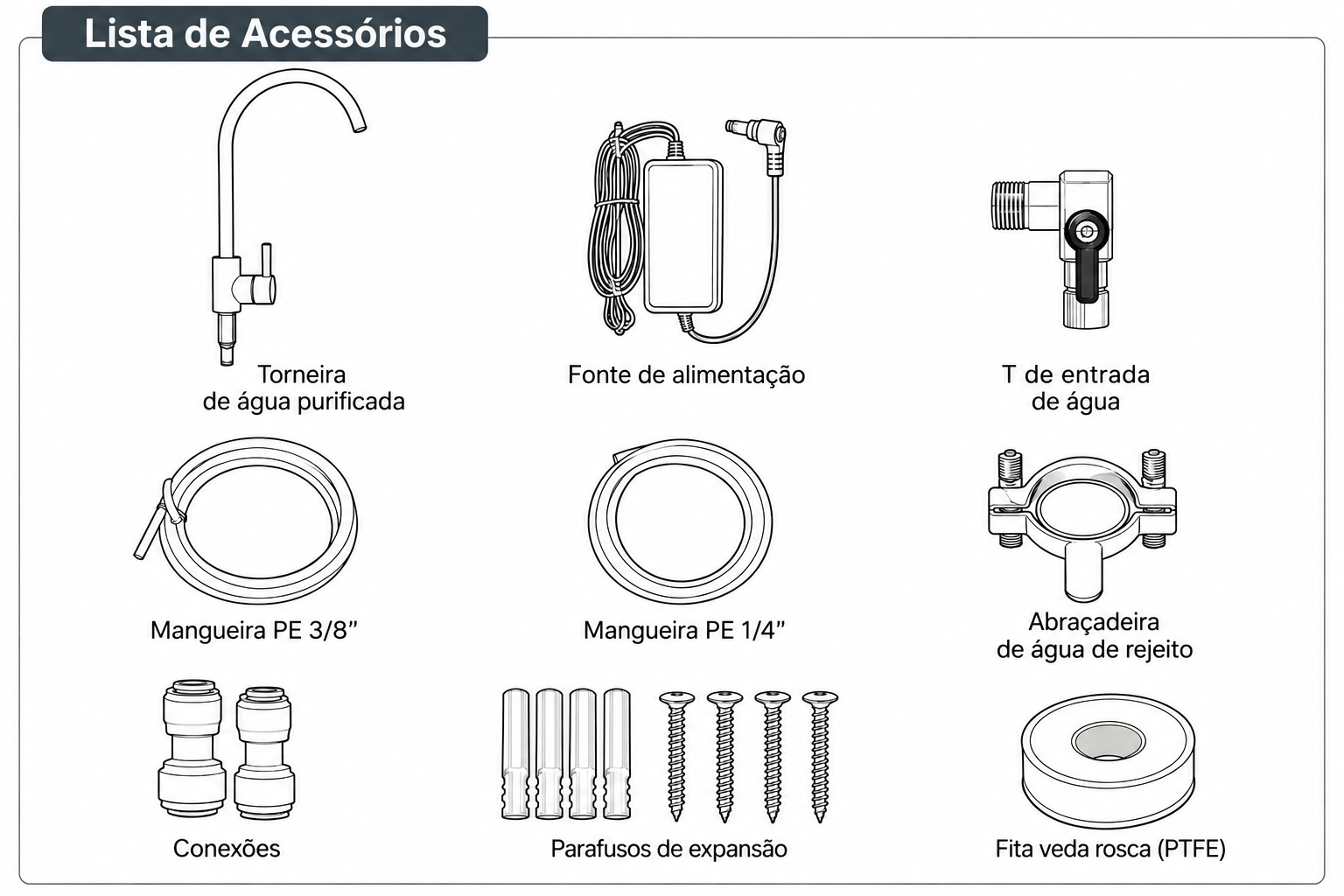

Ferramentas
- Não especificado no manual do S9. A montagem envolve, no mínimo, o furo para a torneira na pia e as conexões de tubo PE de 1/4 com conector rápido reto (ver as etapas de instalação).
Cuidados
- Se a pressão de entrada for superior a 0,4 MPa, instale uma válvula redutora de pressão; se for inferior a 0,1 MPa, instale uma bomba pressurizadora.
- Se a água local apresentar turbidez, sedimentos ou outra condição inadequada, instale um pré-filtro de precisão antes do purificador.
- Mantenha o equipamento afastado de substâncias fortemente ácidas ou alcalinas, para evitar corrosão.
- Evite ambientes de temperatura muito baixa ou muito alta e a exposição direta ao sol. Em clima frio, não instale em área externa; no inverno a produção pode cair (~3% a cada 1 °C a menos).
Requisitos
Especificações técnicas
Ficha técnica
Devido a melhorias do produto, os parâmetros podem mudar; o rótulo do produto prevalece.
Desenhos técnicos
Documentação técnica
Alterne entre as vistas, amplie para ver detalhes e consulte as dimensões.
Uso e operação
Como utilizar
O S9 fornece água purificada por osmose reversa. O painel frontal reúne o botão de energia, a leitura de TDS, a luz de funcionamento e as luzes de substituição dos cartuchos CBPA e RO.
- Primeiro acionamento: toque no botão de energia para ligar o equipamento; em seguida, abra a torneira e enxágue por 20–30 minutos (a página de instalação recomenda ~30 minutos).
- Enxágue automático: ao começar a funcionar, o equipamento realiza automaticamente um enxágue de cerca de 1 minuto.
- Limpeza automática da membrana RO: durante o uso, o equipamento limpa a membrana automaticamente para preservar o desempenho.
- Proporção de água: em condições normais, a proporção de água pura para água residual é de 2:1 (observação visual, conforme o fabricante).
- Leitura de TDS: o painel exibe o valor de TDS (total de sólidos dissolvidos) da água; a indicação aparece na frente e também na traseira.
- Indicadores de troca: as luzes avisam quando substituir os cartuchos CBPA e RO.
- Vazão: depende da temperatura, da pressão de entrada, da qualidade da água e da condição do cartucho. A produção cai cerca de 3% a cada 1 °C a menos; no inverno a vazão pode diminuir, descrito como normal pelo fabricante.
- Após longa inatividade: desligue a alimentação elétrica e feche o registro de entrada. Antes de voltar a usar, abra a torneira de água pura, descarte a água remanescente e enxágue por 10 minutos.
- Água escura ou com espuma no início: após a instalação ou a troca de cartucho, pode sair água escura e espuma (líquido de proteção e pó de carvão ativado). É descrita como normal; a água deve clarear após alguns minutos.
Manutenção
Conservação e troca de filtros
O momento de troca depende da qualidade local da água. Como referência, o fabricante indica a substituição por cartucho (CBPA e RO) nos intervalos abaixo. Em condição de água inadequada, o manual também recomenda realizar manutenção e substituir o elemento filtrante a cada 3–6 meses. Ambos os valores constam do manual-fonte e são apresentados sem harmonização, avalie no conjunto, conforme a sua água.
Periodicidade de troca
Quando trocar o filtro
- O sabor da água de saída piora e o TDS da água pura aumenta.
- A vazão de água diminui significativamente.
- A superfície do cartucho fica coberta por poluentes e sua cor se altera intensamente.

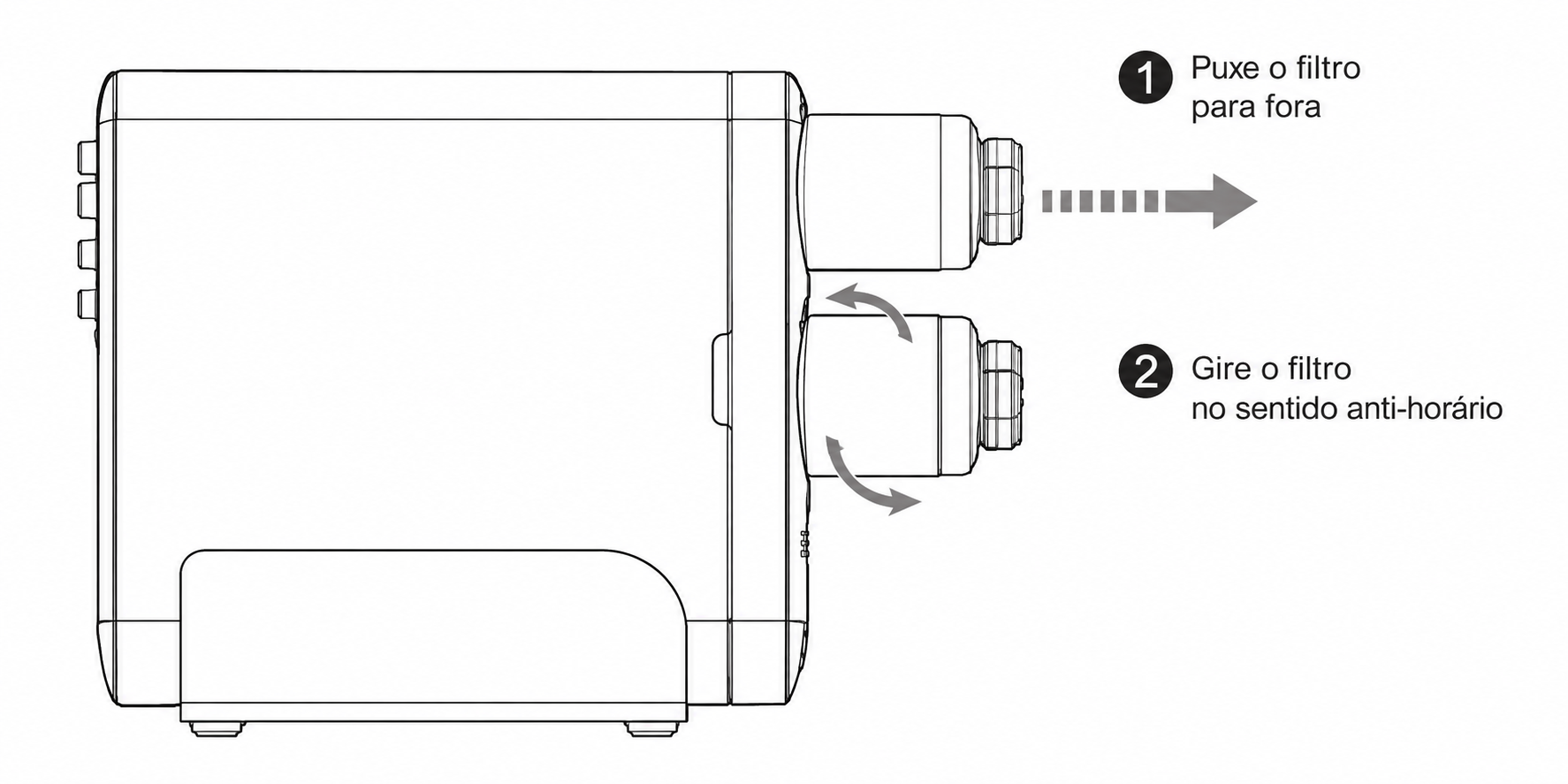

Passo a passo da troca
- 1Feche o registro de entrada na conexão de três vias e abra a torneira de água pura para esvaziar a água remanescente no equipamento.
- 2Desconecte o cabo de alimentação elétrica.
- 3Gire o cartucho no sentido anti-horário, puxe-o para fora e substitua-o por um novo. O método para o cartucho de membrana de osmose reversa RO é o mesmo.
- 4Reconecte o cabo de alimentação, abra o registro de entrada e, em seguida, abra a torneira da cozinha; a água sairá após alguns segundos. Cartucho CBPA: deixe a água escoar por ~10 minutos (pode sair pó de carvão e escurecer a água; aguarde clarear). Cartucho RO: pressione o botão de energia e enxágue por 30 minutos.
- 5Verifique se há vazamento na unidade principal. Se não houver, a troca está concluída.
- 6Após substituir o cartucho, mantenha pressionado o botão de energia até ouvir um sinal sonoro e solte-o; desconecte e reconecte a alimentação elétrica, a luz indicadora retornará à cor branca normal.
Para reiniciar o indicador após a troca: mantenha pressionado o botão de energia até o sinal sonoro, solte-o e, em seguida, desconecte e reconecte a alimentação elétrica, a luz volta à cor branca normal. O manual não detalha a seleção individual de CBPA/RO.
Solução de problemas
Problema → causa → o que fazer
Pesquise pelo sintoma ou filtre pelo tipo de problema.
| Problema | Possível causa | O que fazer |
|---|---|---|
| O equipamento não liga | A alimentação elétrica não está conectada. | Verifique a alimentação elétrica ou o plugue. |
| O equipamento não liga | Baixa pressão da água de alimentação ou interrupção do abastecimento. | Verifique a pressão da água de alimentação. |
| O equipamento não liga | Falha do interruptor de baixa tensão, impossibilitando conectar a alimentação. | Após conectar a água de alimentação, meça a resistência do interruptor e substitua-o. |
| O equipamento não liga | O interruptor de alta tensão não pode ser rearmado. | Após liberar a pressão, meça a resistência do interruptor e substitua-o. |
| O equipamento não liga | Transformador queimado. | Meça a tensão de saída e substitua o transformador. |
| O equipamento não liga | A caixa do computador não tem tensão de saída. | Meça a tensão de saída e substitua a caixa do computador. |
| A bomba de alta pressão funciona, mas não produz água | A bomba de alta pressão perde pressão. | Meça a pressão de saída da bomba de água e substitua-a. |
| A bomba de alta pressão funciona, mas não produz água | A válvula solenoide de entrada apresenta falha e não permite entrada de água (sem água pura nem água residual). | Substitua a válvula solenoide de entrada. |
| A bomba de alta pressão funciona, mas não produz água | Pré-filtro obstruído. | Observe a água pura e a água residual; substitua o elemento do pré-filtro. |
| A bomba de alta pressão funciona, mas não produz água | Válvula de retenção obstruída (há água residual, mas não há água pura). | Substitua a válvula de retenção. |
| A bomba de alta pressão funciona, mas não produz água | A válvula solenoide de enxágue automático não fecha efetivamente; permanece em enxágue, com muita água residual. | Observe a vazão de água residual e substitua a válvula solenoide de enxágue automático. |
| A bomba de alta pressão funciona, mas não produz água | Membrana RO obstruída. | Limpe ou substitua a membrana RO. |
| O equipamento está desligado, mas a água residual continua fluindo | Falha da válvula eletromagnética, que não interrompe efetivamente o fornecimento de água. | Observe a água residual e substitua a válvula solenoide de entrada. |
| O equipamento está desligado, mas a água residual continua fluindo | Alívio de pressão na válvula de retenção, com baixa vazão de água residual. | Observe a água residual e substitua a válvula de retenção. |
| Após o enchimento de água, o equipamento liga e desliga repetidamente | Alívio de pressão na válvula de retenção. | Substitua a válvula de retenção. |
| Após o enchimento de água, o equipamento liga e desliga repetidamente | Falha do interruptor de alta tensão. | Substitua o interruptor de alta tensão. |
| Após o enchimento de água, o equipamento liga e desliga repetidamente | Há um fenômeno de alívio de pressão no sistema. | Verifique a tubulação de água pura após a válvula de retenção. |
| Vazão insuficiente de água pura | Pré-filtro obstruído. | Substitua o elemento do pré-filtro. |
| Vazão insuficiente de água pura | Membrana RO obstruída. | Limpe ou substitua a membrana RO. |
| Vazão insuficiente de água pura | O proporcionador de água residual está excessivamente condutivo (expressão imprecisa da fonte; confirmar o significado da falha). | Substitua o proporcionador de água residual. (A fonte indica "Replacing wastewater ratio"; confirmar peça e ação com o fabricante.) |
| Vazão insuficiente de água pura | Pressão insuficiente da bomba de alta pressão. | Meça a pressão de saída da bomba de água e substitua-a. |
Nenhum resultado. Tente outro termo ou acione o SAC.
Perguntas técnicas frequentes
FAQ do produto
Dúvidas comuns sobre instalação, funcionamento, manutenção, especificações e uso.
Entre 0,1 MPa e 0,4 MPa. Acima disso, instale uma válvula redutora de pressão; abaixo, uma bomba pressurizadora para assegurar o funcionamento normal.
Não. Utilize a tubulação de água fria da concessionária (rede pública). A temperatura de água aplicável é de 5 °C a 38 °C.
Se a água local apresentar turbidez, sedimentos ou outra condição inadequada, instale um pré-filtro de precisão antes do purificador. Ele retém partículas maiores e ajuda a proteger o equipamento e a prolongar a vida útil.
Sim, recomenda-se instalar um registro de entrada antes do purificador. Ele permite interromper o abastecimento na manutenção e protege os componentes contra pressão excessiva. Feche-o em períodos longos sem uso.
É normal após a instalação ou a troca de cartucho, por causa do líquido de proteção e do pó de carvão ativado. Faça o enxágue inicial (~30 minutos na instalação; 20–30 minutos no primeiro acionamento); a água deve ficar transparente em seguida.
TDS é o total de sólidos dissolvidos na água. O painel exibe esse valor; a indicação aparece na vista frontal e também na traseira do equipamento.
A vazão de água purificada declarada é de 1,83 L/min. Ela depende da temperatura, da pressão, da qualidade da água e da condição do cartucho, cai cerca de 3% a cada 1 °C a menos, podendo diminuir no inverno.
Em condições normais, a proporção de água pura para água residual é de 2:1 (observação visual declarada pelo fabricante). O manual não informa o método de medição.
Como referência: cartucho CBPA (1º estágio) a cada 8–12 meses e membrana RO (2º estágio) a cada 12–24 meses, conforme a qualidade da água. Em água inadequada, o manual também recomenda manutenção/troca a cada 3–6 meses.
Mantenha pressionado o botão de energia até ouvir um sinal sonoro, solte-o e, em seguida, desconecte e reconecte a alimentação elétrica, a luz indicadora retorna à cor branca normal.
Verifique a alimentação elétrica/o plugue e a pressão da água de alimentação. As demais causas (interruptores de tensão, transformador, caixa do computador) envolvem medição e troca de componentes, acione a assistência técnica (SAC).
Antes de reutilizar, abra a torneira de água pura, descarte a água remanescente no equipamento e realize o enxágue por 10 minutos.
O manual do S9 não menciona esterilização por ultravioleta. Ele descreve dois estágios de filtração (cartucho composto CBPA e membrana de osmose reversa RO) com precisão de 0,0001 µm.
As dimensões informadas são 419 × 158 × 381 mm. O manual não detalha qual medida corresponde a altura, largura e profundidade.
Em caso de vazamento de água nas tubulações/componentes, perda de função de componentes, fuga de corrente elétrica ou qualquer outra anormalidade: desligue imediatamente a alimentação elétrica ou feche o registro de entrada e providencie o reparo.
Garantia
Condições de garantia
O manual orienta preencher cuidadosamente o cartão de garantia que acompanha o produto e guardá-lo como comprovante. O prazo e as condições de cobertura não são especificados no manual fornecido; consulte o cartão de garantia do produto ou o SAC OSMOS para confirmar a cobertura e solicitar assistência.
