Purificadores por Osmose Reversa
Purificador OSMOS A10S
Purificador de ponto de uso por osmose reversa (A10S-600/800) com esterilização UV, filtros CBPA e ROCB (0,0001 µm) e duplo monitoramento de TDS.
Visão geral
Apresentação do produto
O OSMOS A10S é um purificador de água de ponto de uso por osmose reversa (modelos A10S-600 e A10S-800), de fluxo direto e sem tanque de pressão. Combina dois estágios de filtração, o filtro composto CBPA (PP+AC) e a membrana ROCB (osmose reversa com carvão pós-filtração), com precisão de 0,0001 µm, a uma etapa de esterilização ultravioleta (UV). O painel superior traz duplo monitoramento de TDS (entrada e saída) e os controles Select, Reset e Flush/Rinse, acompanhando a torneira eletrônica inteligente de água pura e água da cozinha.
Osmose reversa de fluxo direto com esterilização UV e duplo monitoramento de TDS (entrada e saída).
Osmose reversa 0,0001 µm
Membrana ROCB que retém vírus, bactérias, metais pesados e sais dissolvidos.
Esterilização UV
Etapa ultravioleta reforça a segurança microbiológica da água de consumo.
Dois estágios: CBPA + ROCB
Pré-filtro composto PP+AC seguido da membrana RO com carvão ativado.
Duplo TDS (entrada e saída)
O painel mostra o TDS de entrada e o TDS da água purificada (Outlet TDS).
Alta produção 600G / 800G
Fluxo direto, sem tanque de pressão, para água pura no ponto de uso.
Enxágue automático (Flush)
Enxágues da membrana ajudam a evitar obstruções e a prolongar a vida útil.
Produto interativo
Explore o A10S em 360°
Gire o produto e incline levemente para observar a parte superior.
Carregando visualização interativa…
Reconstrução visual aproximada a partir de cinco fotografias, incluindo a vista superior. Arraste na horizontal para girar e na vertical para inclinar e ver o topo. Para conferir conexões, rótulos e detalhes técnicos, consulte as fotos e os desenhos abaixo.

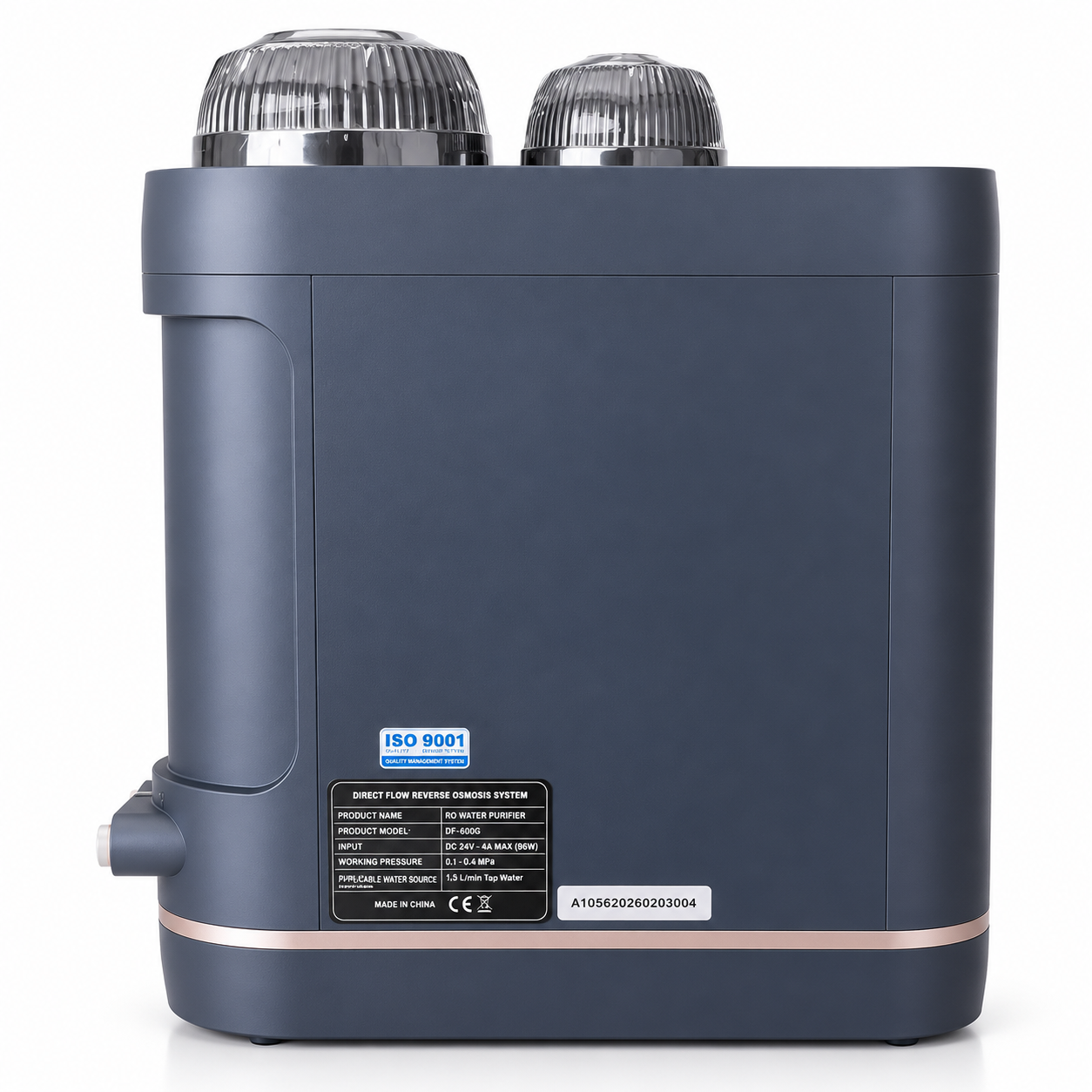

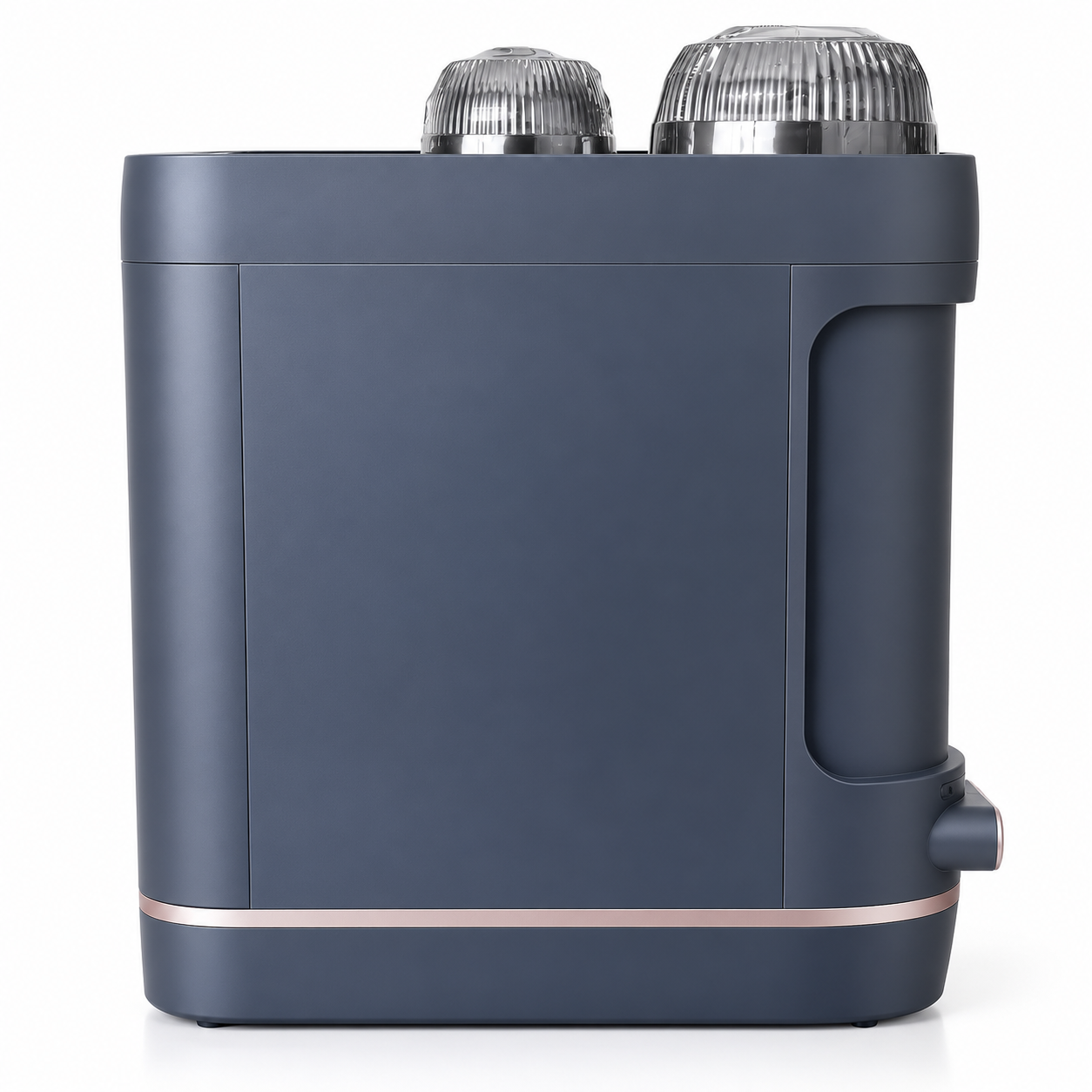

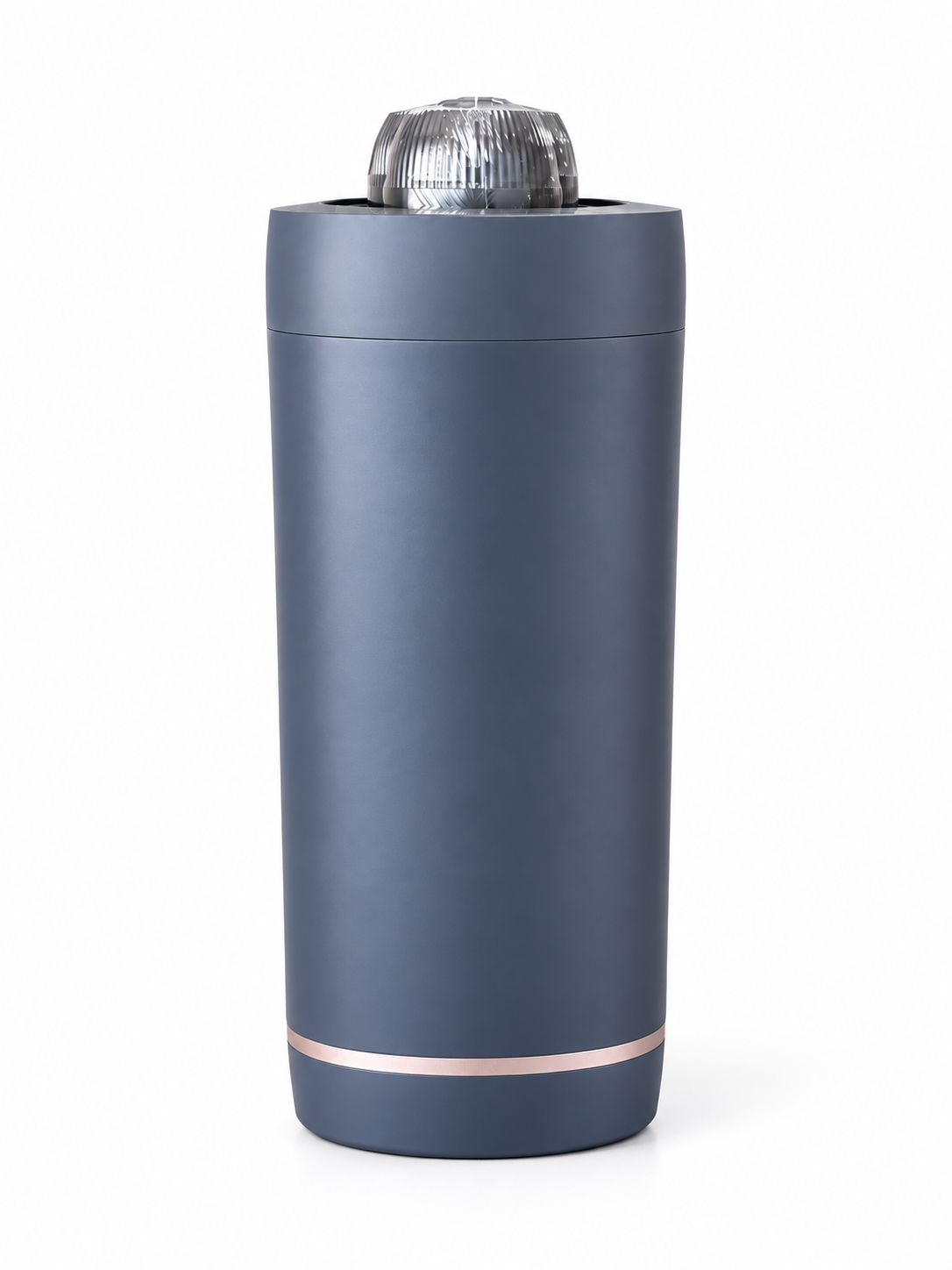

Fotografias de referência
Conheça seu produto
Principais componentes
Conheça as partes do equipamento e suas funções.
-

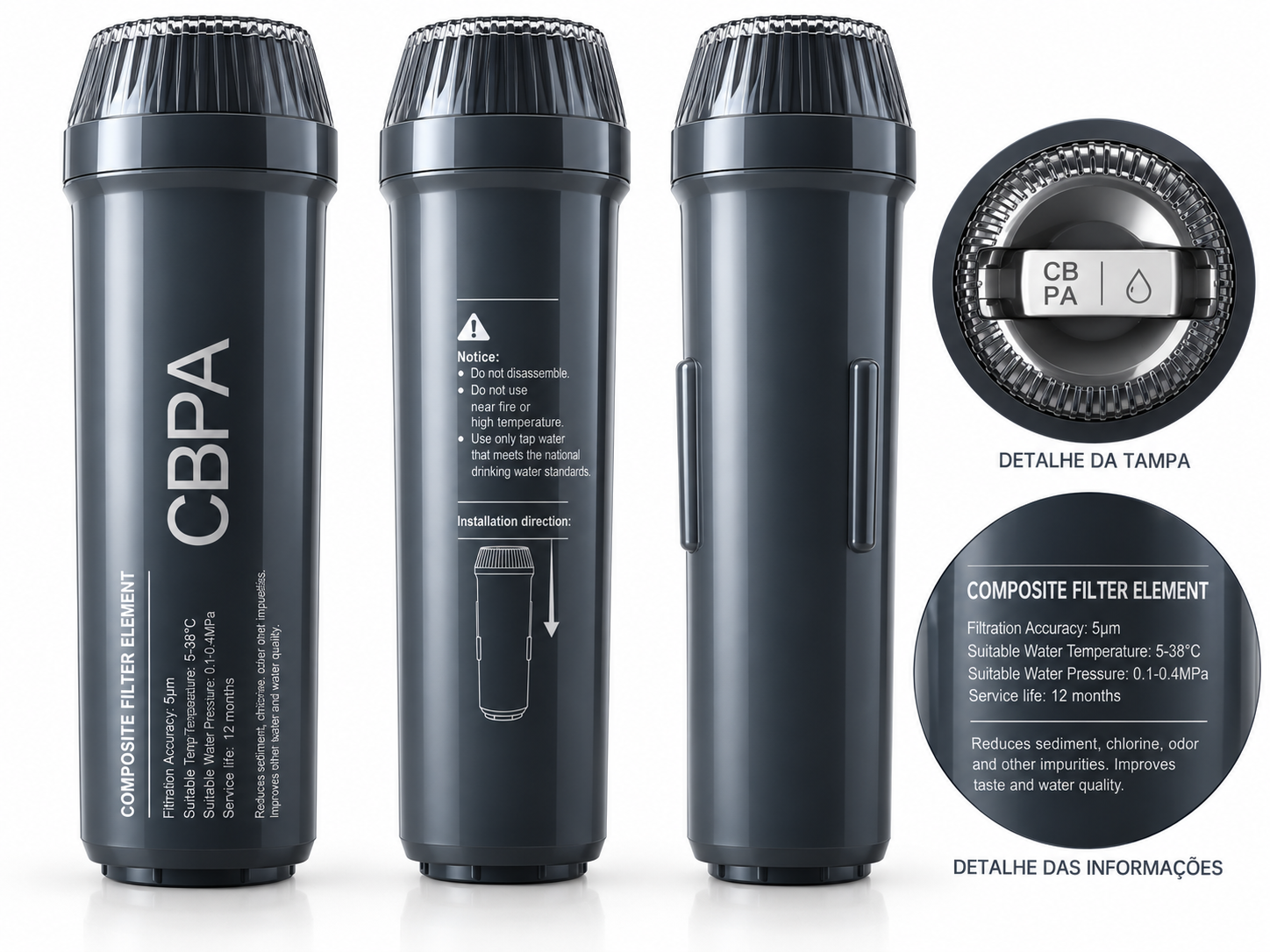

Filtro CBPA (1º estágio)
Filtro composto PP+AC. Retém partículas maiores, lodo, coloides e materiais em suspensão e absorve odores, cor, matéria orgânica e alguns metais pesados.
-

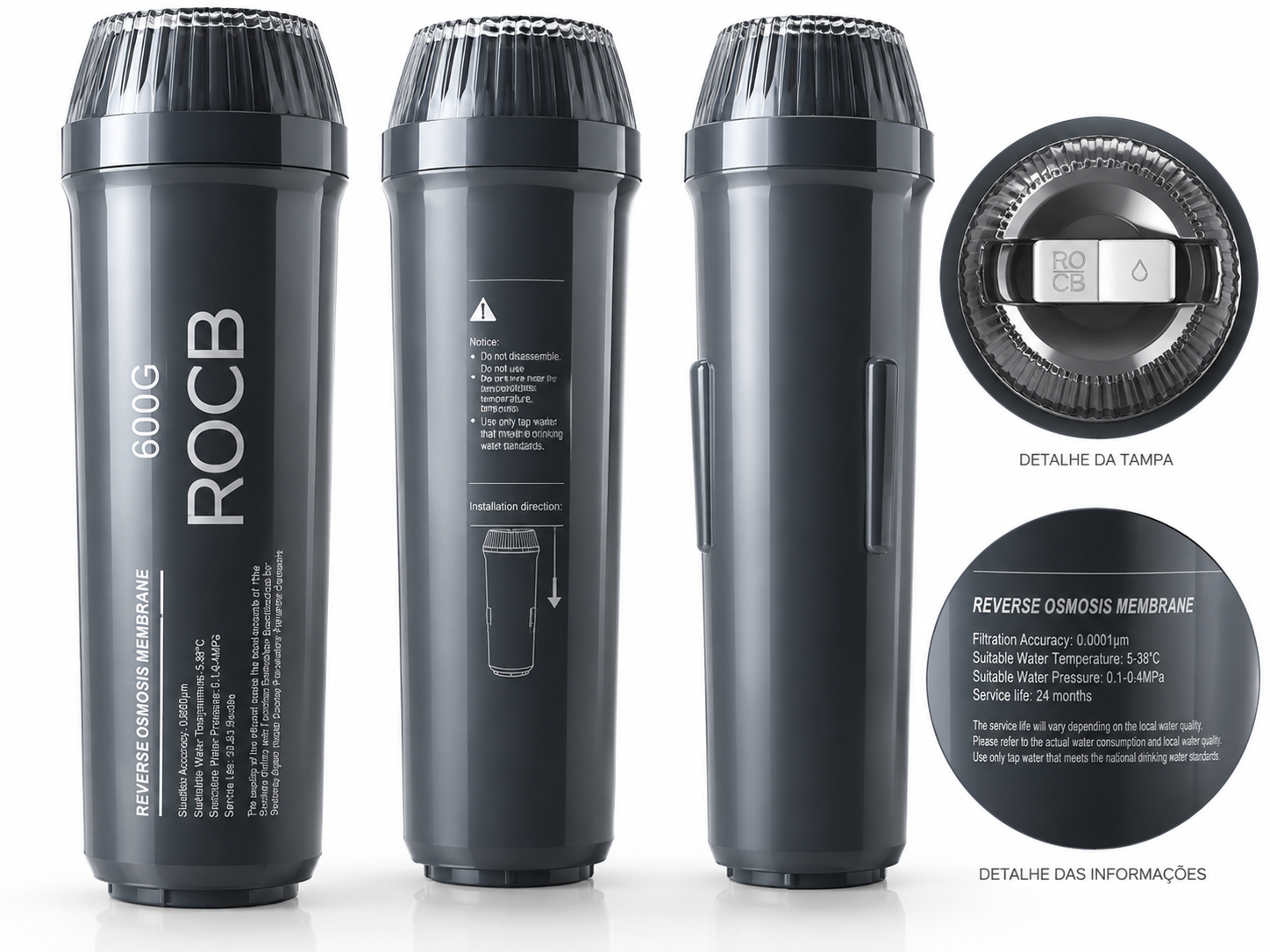

Filtro ROCB (2º estágio)
Membrana de osmose reversa com carvão ativado de pós-filtração. Precisão de 0,0001 µm; remove bactérias, vírus, metais pesados e demais impurezas dissolvidas.
-
Esterilizador UV
Etapa de esterilização ultravioleta que reforça a desinfecção e torna a água de consumo mais segura.
-

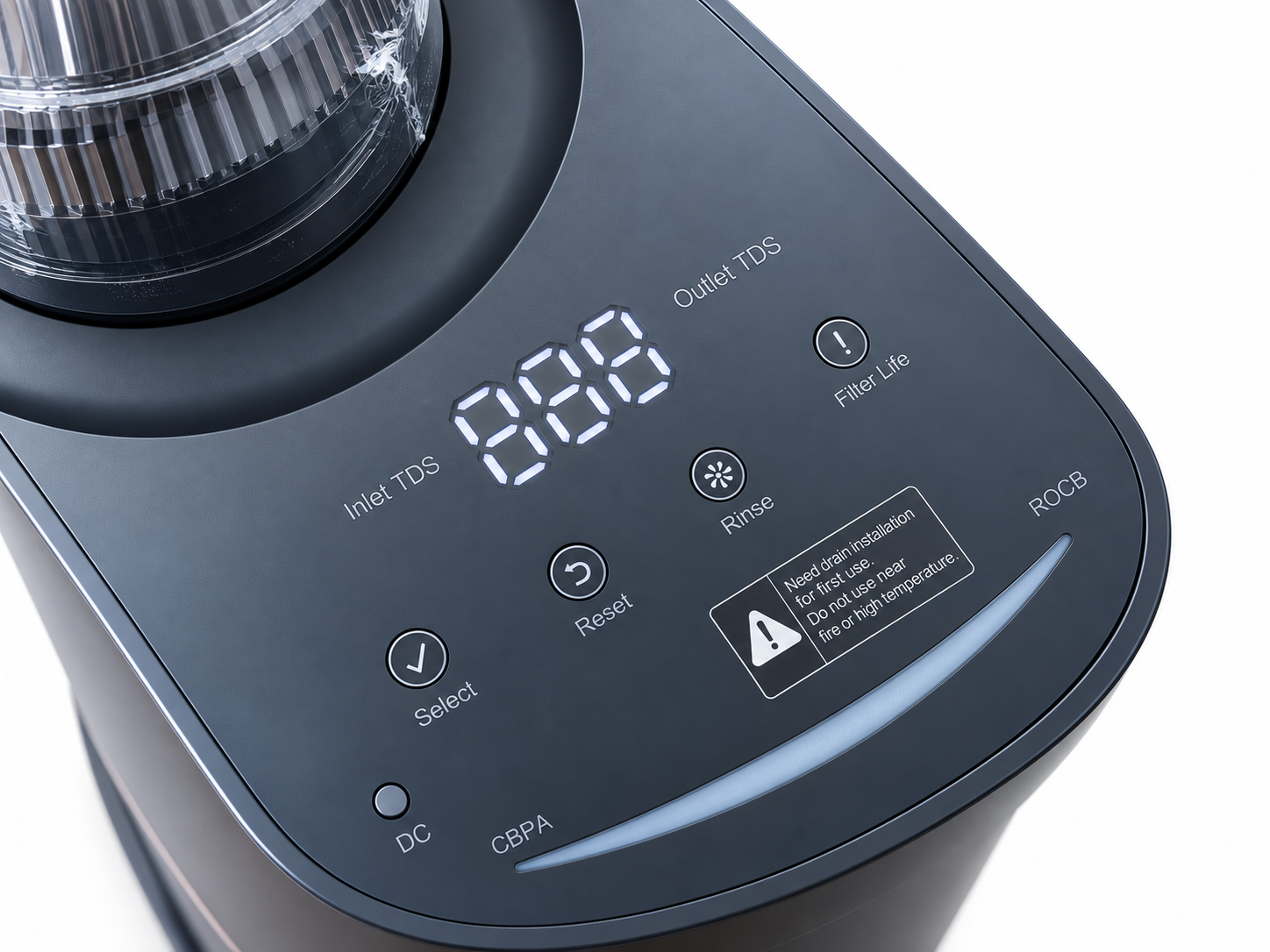

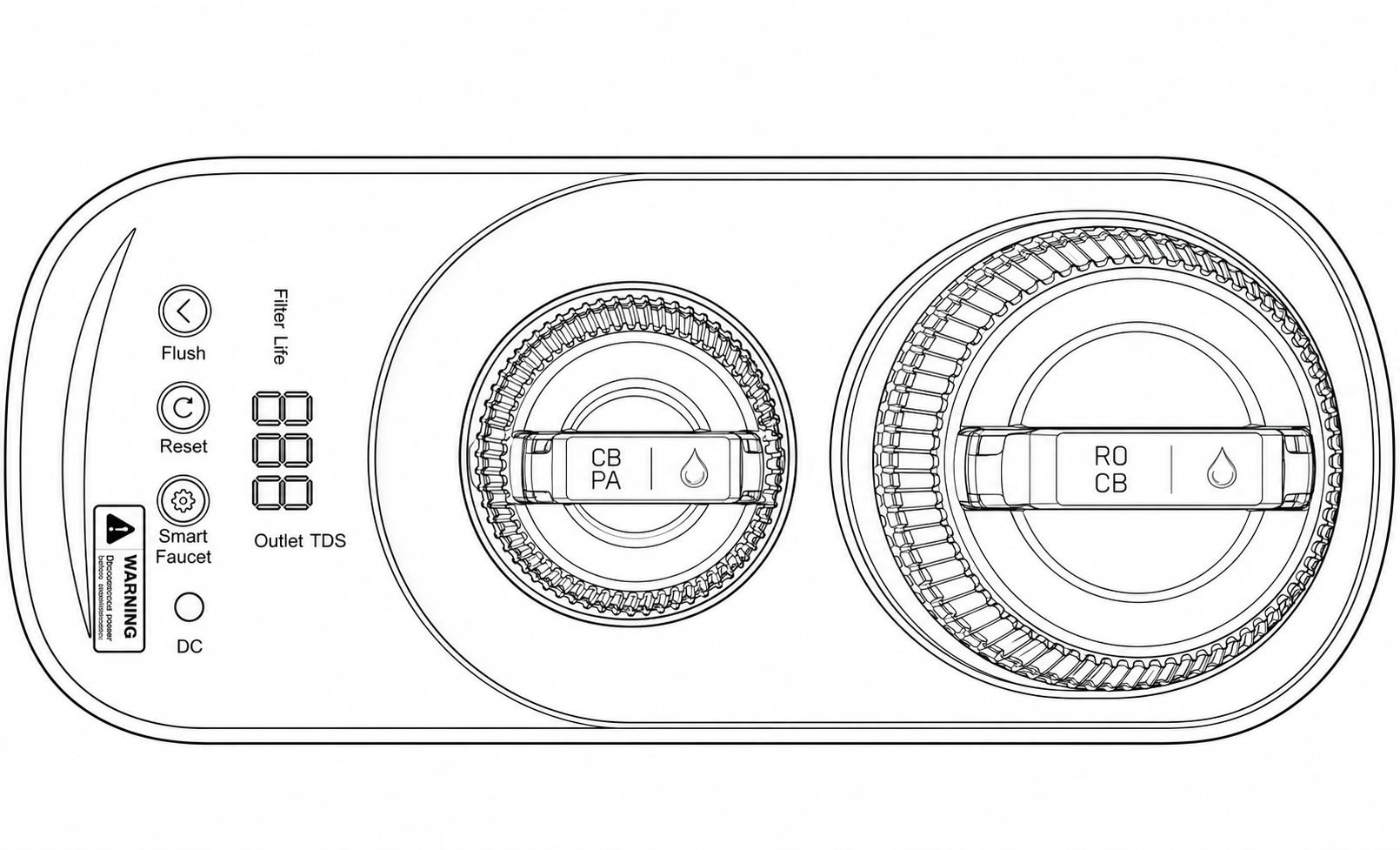

Painel de controle superior
Botões Select, Reset e Flush/Rinse, indicador Filter Life e luzes CBPA e ROCB, com a identificação Smart Faucet.
-
Duplo visor de TDS
Mostra o Inlet TDS (entrada) e o Outlet TDS (água purificada). TDS = total de sólidos dissolvidos.
-
Entrada de água (Water Inlet)
Conexão da alimentação de água fria da concessionária ao equipamento.
-
Saída de água residual (Waste Water)
Descarte da água de rejeito. Mantenha a mangueira de dreno desobstruída, sem válvulas.
-
Água da cozinha (Kitchen Water)
Saída para a bica de água da cozinha da torneira dupla.
-
Saída de água pura (Pure Water)
Leva a água purificada até a bica de água pura da torneira.
-
Interface DC
Conexão elétrica da fonte de alimentação da unidade principal.
-
Interface da torneira inteligente (Smart Faucet)
Conexão do cabo de alimentação e dados da torneira eletrônica inteligente.
-
Torneira eletrônica inteligente
Indica produção (luz branca) e falha (luz vermelha), mostra o TDS e sinaliza o vencimento dos filtros CBPA e ROCB.
Instalação
Passo a passo de instalação
Siga a ordem abaixo. A máquina executa um flush automático de ~1 minuto ao iniciar.
Preparação
Confirme a posição do registro de água da concessionária e organize o espaço do gabinete. Use a tubulação de água fria e posicione o equipamento de forma estável. Não conecte energia nem água antes de concluir a instalação.
Instale o T de entrada de água
Feche o registro de entrada e desconecte a mangueira da torneira original. Monte o T de entrada e o conversor sob a pia, conferindo os anéis de vedação (pretos ou brancos). Uma conexão vai para o tubo trançado da torneira original; a outra, para a alimentação do purificador.
Instale a torneira
Escolha o canto esquerdo ou direito da pia conforme o uso habitual. A instalação requer furo de 25 mm, se não houver, faça um com broca de 25 mm. Monte a torneira, fixe-a com a tampa inferior e conecte o cabo da torneira eletrônica inteligente à interface do equipamento.

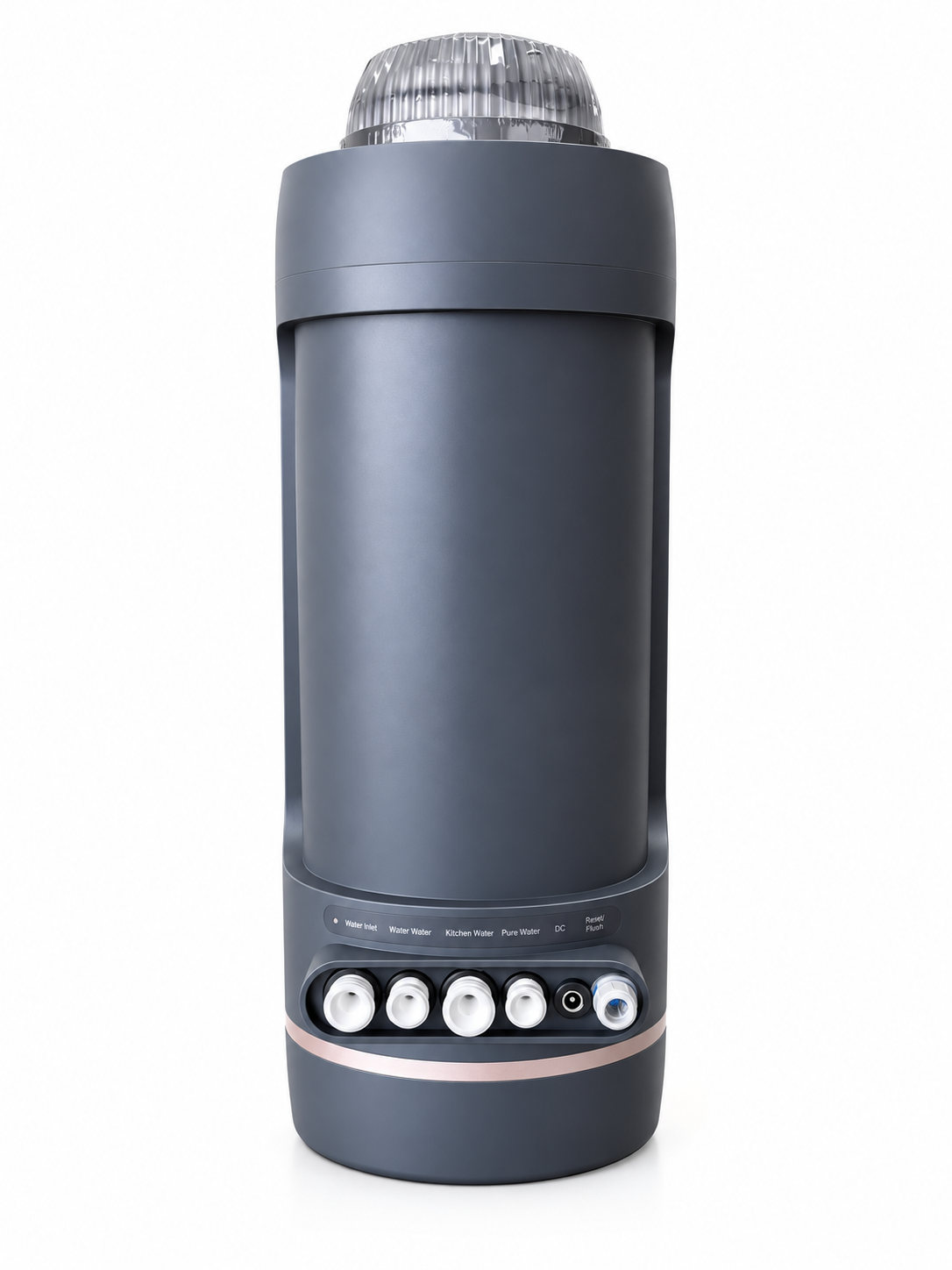

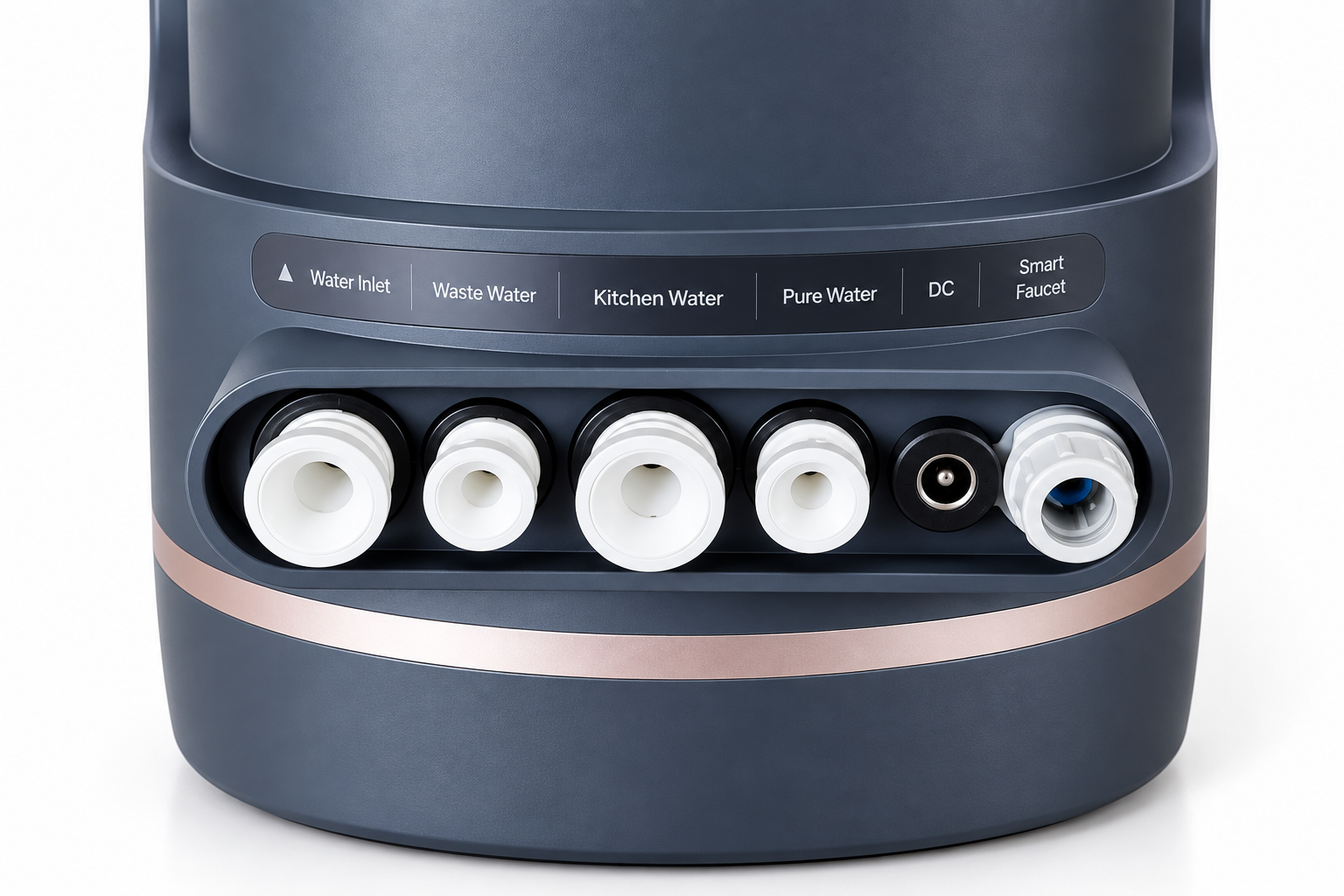

Conecte o equipamento (traseira)
Identifique as conexões: Water Inlet (entrada), Waste Water (residual), Kitchen Water (cozinha), Pure Water (pura), DC e Smart Faucet. Antes de remover os tampões brancos, retire o pino/presilha de retenção, pressione o anel atrás do tampão e puxe-o para fora. Conecte cada mangueira PE ao bocal correspondente, a mangueira azul à água pura e a branca conforme o painel.
Conecte a água residual
Ligue a saída Waste Water diretamente à tubulação de esgoto. Se não for possível inserir a mangueira na tubulação existente, faça um furo de 7 mm, instale a vedação de água residual fornecida e encaixe a mangueira. Mantenha o dreno sempre desobstruído.
Primeiro enxágue (30 minutos)
Conecte a energia e abra o registro de entrada. Realize o primeiro enxágue por 30 minutos, alguns modelos o fazem automaticamente; caso contrário, pressione o botão de enxágue (Flush/Rinse). É normal sair água escura/acinzentada e espuma no início (líquido de proteção e pó de carvão). Depois, o equipamento está pronto para uso.
Dicas de instalação
Instale um registro na entrada
Instale um registro na entrada de água para facilitar a manutenção e evitar danos por pressão excessiva. Feche-o quando o equipamento ficar sem uso por longos períodos.
Sempre água fria da concessionária
Conecte o A10S apenas à tubulação de água fria da rede municipal. Fonte inadequada compromete o funcionamento e a vida dos filtros.
Mantenha o dreno livre
Não bloqueie a mangueira de drenagem nem instale válvulas nela, isso pode prejudicar a qualidade da água residual e danificar o equipamento.
Faça o enxágue inicial de 30 minutos
Após instalar, enxágue por ~30 minutos (automático em alguns modelos ou pelo botão Flush/Rinse). Água escura e espuma iniciais são normais.
Não energize antes de concluir
Nunca conecte energia ou água antes de finalizar todas as conexões e verificar vazamentos. Evite instalar perto de ácidos/álcalis fortes ou sob sol direto.
Antes de instalar
Preparação e requisitos
Confira tudo antes de ligar a água e a energia.
Checklist
- Confirme se todas as ferramentas e acessórios necessários estão disponíveis.
- Não conecte a energia elétrica nem a água antes de concluir a instalação.
- Use a tubulação de água fria da concessionária (rede municipal).
- Instale o equipamento de forma firme, estável e sem inclinação.
- Mantenha a mangueira de drenagem desobstruída, não a bloqueie nem instale válvulas nela.
- Mantenha o equipamento em local pouco acessível a crianças, reduzindo risco de colisões ou tombamento.
Ferramentas
- Furadeira de impacto com brocas M6 e M22 (e broca de 25 mm para o furo da torneira)
- Chaves de 16 mm, 14 mm e 12 mm
- Frasco de cola para a mangueira
- Chave Phillips e chave de fenda
- Rolo de fita e fita veda-rosca (Teflon)
- Alicate de bico fino e tesoura
Cuidados
- Se a pressão for superior a 0,4 MPa, instale uma válvula redutora de pressão; se for inferior a 0,1 MPa, instale uma bomba pressurizadora.
- Se a água local tiver turbidez ou sedimentos, instale um pré-filtro antes do purificador.
- Não deixe o equipamento próximo de substâncias fortemente ácidas ou alcalinas (risco de corrosão).
- Evite temperaturas muito baixas/altas e exposição direta ao sol. No inverno, a vazão pode cair (~3% a cada 1 °C a menos).
Requisitos
Especificações técnicas
Ficha técnica
Devido a melhorias do produto, os parâmetros podem mudar; o rótulo do produto prevalece.

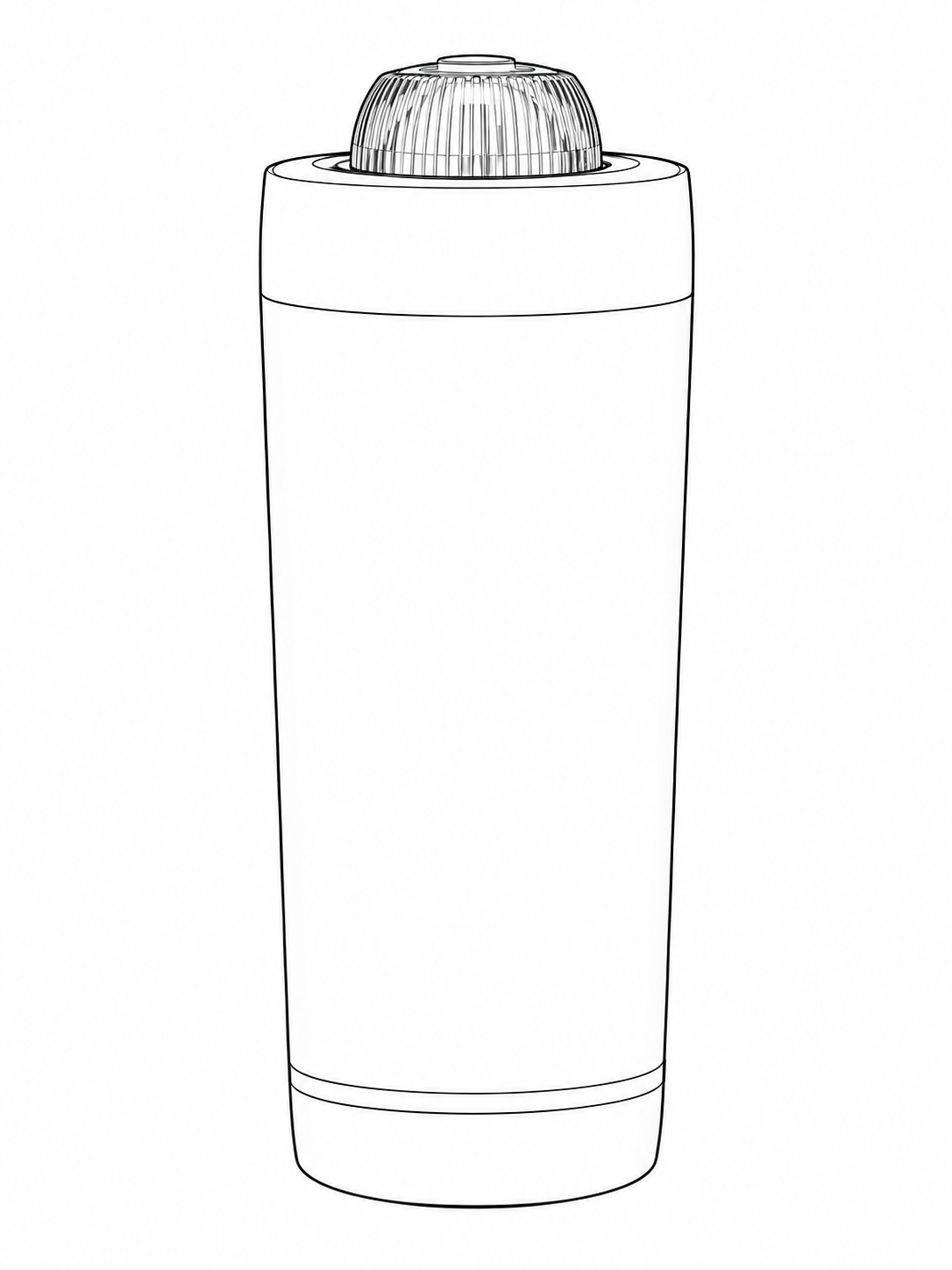

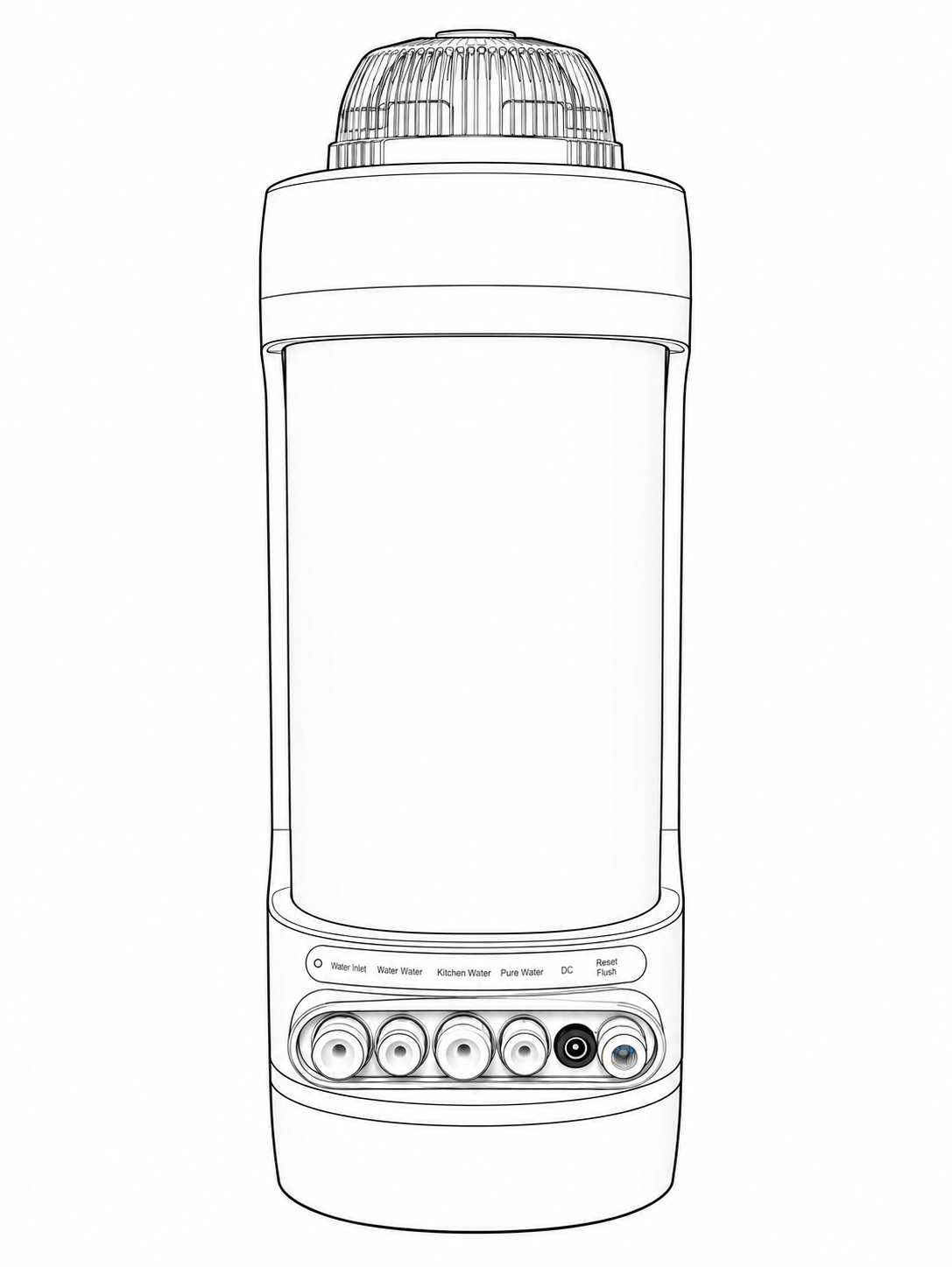

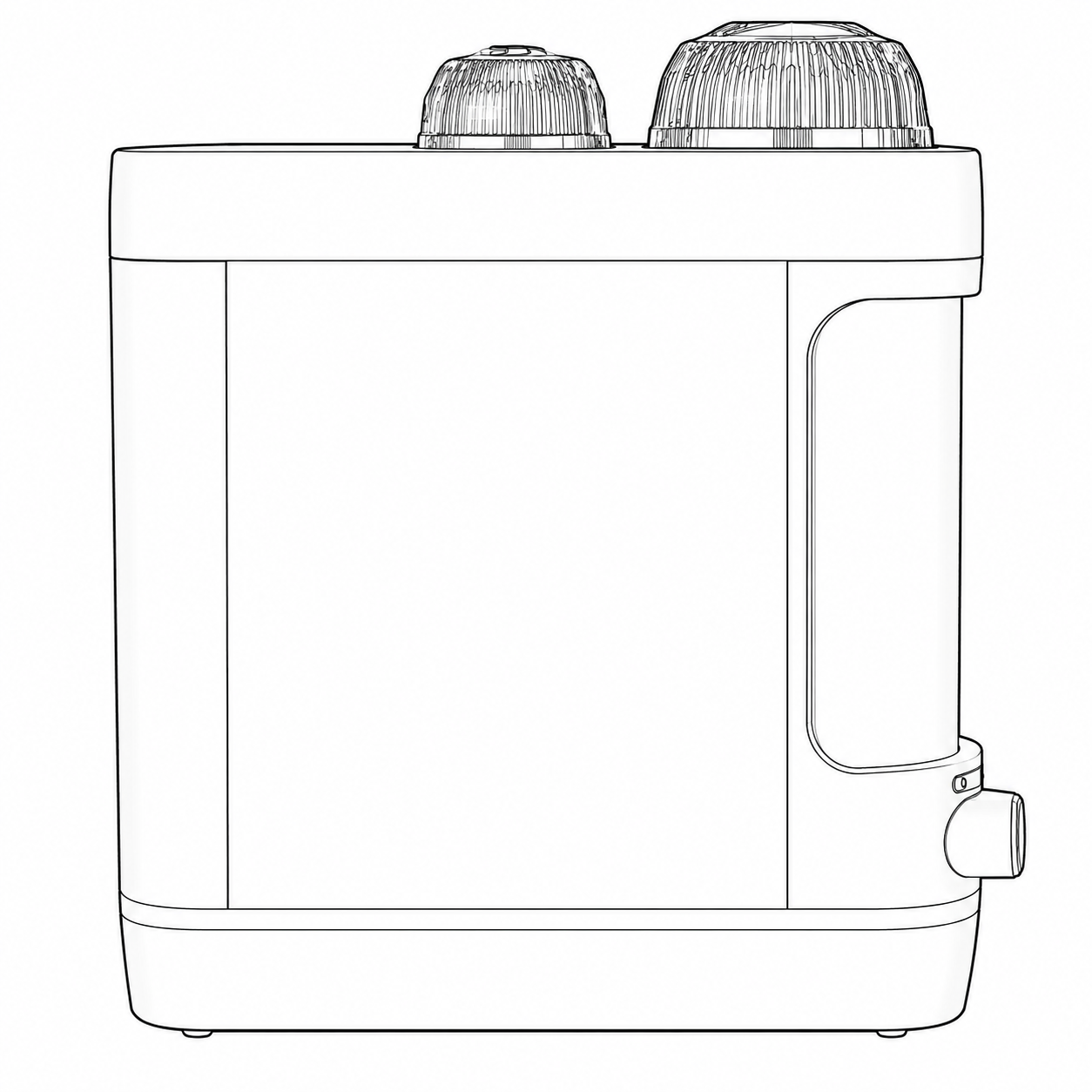

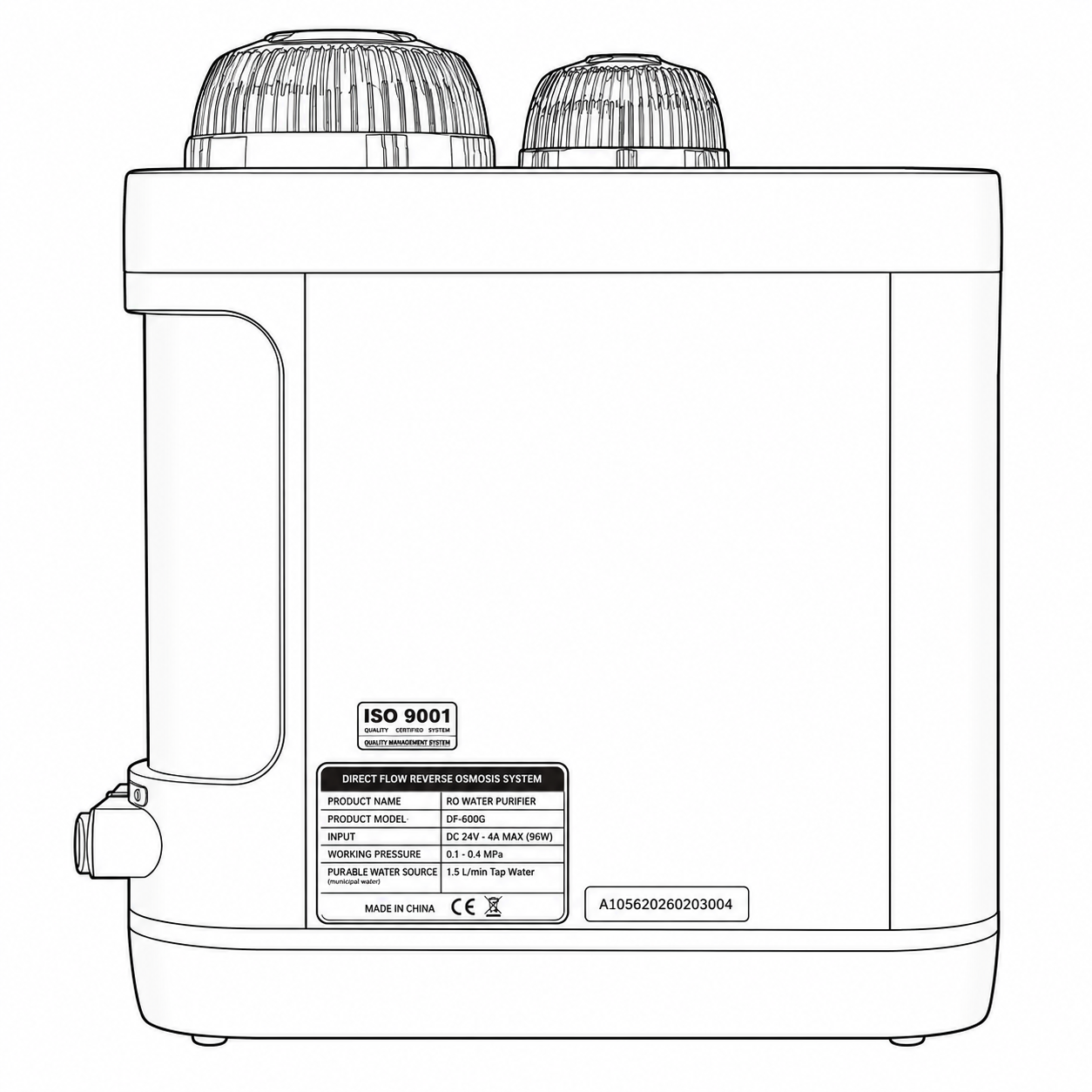

Desenhos técnicos
Documentação técnica
Alterne entre as vistas, amplie para ver detalhes e consulte as dimensões.
Uso e operação
Como utilizar
O A10S é um purificador de fluxo direto. A torneira eletrônica inteligente alterna entre água da cozinha e água pura e exibe o TDS; o painel superior reúne os controles e os indicadores de vida útil dos filtros.
- Água da cozinha × água pura: acione a torneira para frente e para trás. Com as conexões corretas, a posição para frente fornece água da cozinha e a posição para trás fornece água pura.
- Indicador de água pura: quando o visor de TDS acende, a saída é de água pura; caso contrário, sai água da cozinha.
- Indicadores da torneira: produção de água = luz branca acesa; falha = luz vermelha acesa; o visor mostra o valor de TDS.
- Luzes CBPA e ROCB: a luz vermelha indica o vencimento do respectivo filtro (CBPA ou ROCB).
- Enxágue da membrana: ao iniciar a produção, a válvula solenoide de água residual faz um enxágue de ~18 segundos na superfície da membrana, evitando obstruções.
- Interruptor de alta pressão: quando a via hidráulica enche e a pressão interna sobe, o circuito de alta pressão é desconectado e o equipamento para automaticamente.
- Enxágue inicial / após inatividade: após longo período desligado, descarte a água remanescente e enxágue por cerca de 10 minutos antes de voltar a usar.
- Falha E1 (vazamento) e E2 (produção prolongada / erro elétrico) aparecem no visor da torneira, ver Solução de problemas.
Manutenção
Conservação e troca de filtros
O momento de troca depende da qualidade local da água. O manual recomenda, como referência geral, manutenção e inspeção dos elementos a cada 3 a 6 meses; e, por elemento, os intervalos de troca do CBPA e do ROCB indicados abaixo. Os dois valores constam do manual-fonte e são apresentados sem harmonização, avalie no conjunto, conforme a sua água.
Periodicidade de troca
Quando trocar o filtro
- Queda na qualidade e no sabor da água de saída e aumento do TDS da água purificada.
- Redução significativa da vazão de água de saída.
- Superfície do filtro coberta por contaminantes ou com forte alteração de cor.

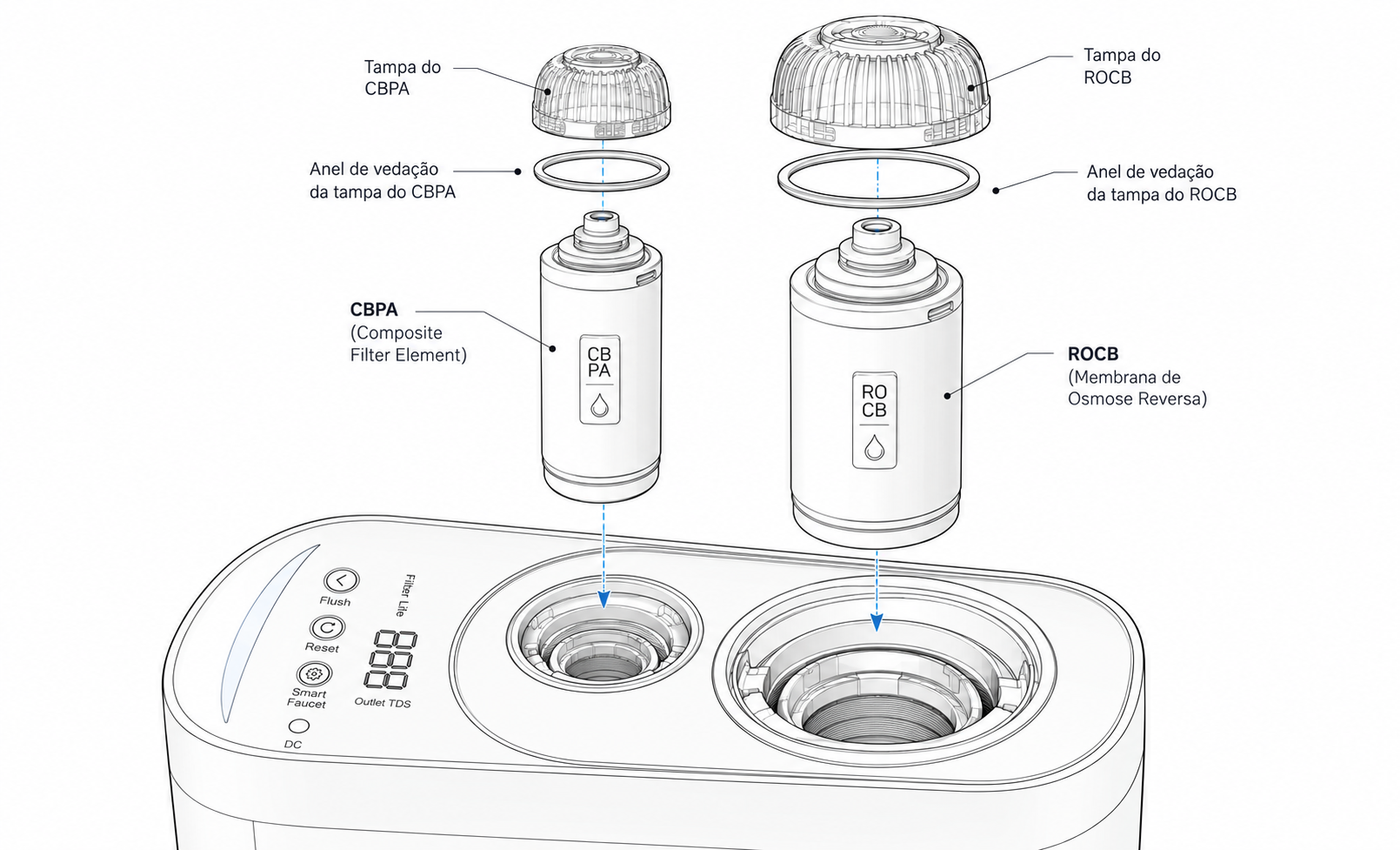

Passo a passo da troca
- 1Feche o registro de entrada de água (no T) e abra a torneira do purificador para drenar a água remanescente.
- 2Desconecte o cabo de alimentação da tela indicadora LCD.
- 3Gire o elemento filtrante no sentido anti-horário, retire-o e substitua-o por um novo (mesmo método para a membrana ROCB).
- 4Reconecte o cabo do monitor LCD e abra o registro de entrada. Pressione "Select" para selecionar o filtro substituído (o indicador piscará).
- 5Mantenha "Reset" pressionado por 6 segundos, até a luz voltar à cor azul. Abra a torneira da cozinha; a água será drenada após alguns segundos.
- 6Filtro CBPA: deixe a água escoar por 10 minutos (pode liberar pó de carvão, deixando a água ligeiramente escura no início).
- 7Filtro ROCB: pressione o botão "Flush" e enxágue por 30 minutos.
- 8Verifique se há vazamentos na unidade principal. Após 10 minutos, feche a torneira do purificador, a troca está concluída.
Para reiniciar o indicador de vida útil: pressione "Select" para escolher o filtro trocado (CBPA ou ROCB) e segure "Reset" por 6 segundos, até a luz voltar à cor azul.
Solução de problemas
Problema → causa → o que fazer
Pesquise pelo sintoma ou filtre pelo tipo de problema.
| Problema | Possível causa | O que fazer |
|---|---|---|
| Falha E1 (vazamento) | E1 no visor da torneira e indicador de falha piscando em vermelho, vazamento detectado | Verifique a existência de vazamentos ao redor do equipamento e contate o atendimento ao cliente (SAC). |
| Falha E2 (produção prolongada / erro elétrico) | E2 no visor da torneira e indicador de falha aceso em branco, produção de água por período excessivo ou pequeno erro elétrico | Desconecte o cabo de alimentação do equipamento por alguns segundos e conecte-o novamente. |
| Vazamento nas conexões rápidas traseiras | Tubos PE/PEX inseridos de forma incompleta | Reinsira o tubo firmemente, até o batente da conexão rápida. |
| Vazamento nas conexões rápidas traseiras | Instalação incorreta ou tubo conectado em ângulo acentuado | Refaça a conexão deixando o tubo alinhado, sem curvas acentuadas junto ao bocal. |
| Vazamento nas conexões rápidas traseiras | Remoção incorreta dos tampões das conexões | Confirme que o pino/presilha e o tampão branco foram removidos corretamente; se o vazamento persistir, acione o SAC. |
| Vazamento nas conexões de entrada (sob a pia) | Rosca sem vedação suficiente | Aplique a fita de Teflon fornecida ao redor das conexões de entrada e verifique novamente; se persistir, solicite suporte técnico. |
| Água escura, acinzentada ou com espuma no início | Líquido de proteção e pó de carvão ativado do elemento filtrante (equipamento novo ou filtro recém-trocado) | Faça o enxágue inicial de ~30 minutos; a água deve ficar transparente após alguns minutos. |
| Vazão de água reduzida | Temperatura baixa, pressão insuficiente, água de pior qualidade ou filtros obstruídos | Verifique a pressão e a temperatura (queda de ~3% por °C); instale bomba pressurizadora se a pressão for baixa e avalie a troca dos filtros. |
Nenhum resultado. Tente outro termo ou acione o SAC.
Perguntas técnicas frequentes
FAQ do produto
Dúvidas comuns sobre instalação, funcionamento, manutenção, especificações e uso.
Não. Use sempre a tubulação de água fria da concessionária (rede municipal). A temperatura de água aplicável é de 5 °C a 38 °C (uso recomendado); a tabela técnica indica até 45 °C.
Entre 0,1 MPa e 0,4 MPa. Acima disso, instale uma válvula redutora de pressão; abaixo, uma bomba pressurizadora.
Se a água local apresentar turbidez, sedimentos ou outra condição inadequada, instale um pré-filtro antes do purificador. Ele retém partículas maiores e ajuda a prolongar a vida útil dos filtros.
A torneira requer um furo de 25 mm. Se a pia não tiver um furo disponível, faça um com broca de 25 mm antes de instalar.
É normal após a instalação ou a troca de filtros, por causa do líquido de proteção e do pó de carvão ativado. Faça o enxágue inicial de ~30 minutos; a água deve ficar transparente em seguida.
Acione a torneira para frente e para trás. Com as conexões corretas, para frente sai água da cozinha e para trás sai água pura. Quando o visor de TDS acende, a saída é de água pura.
Inlet TDS é o total de sólidos dissolvidos na entrada e Outlet TDS é o da água purificada. TDS indica os sólidos dissolvidos totais; não avalia sozinho todos os aspectos da qualidade da água.
Como referência: CBPA (1º estágio) a cada 8–12 meses e ROCB (2º estágio) a cada 12–24 meses, conforme a qualidade da água. O manual também cita manutenção/inspeção geral a cada 3–6 meses.
Após trocar o elemento, pressione "Select" para selecioná-lo (o indicador pisca) e segure "Reset" por 6 segundos, até a luz voltar à cor azul.
E1 indica vazamento (indicador de falha piscando em vermelho). Verifique vazamentos ao redor do equipamento e contate o SAC.
E2 indica produção de água por período excessivo ou pequeno erro elétrico (indicador de falha aceso em branco). Desconecte o cabo de alimentação por alguns segundos e reconecte-o.
Sim. Além dos dois estágios de filtração (CBPA e ROCB), o purificador possui esterilização ultravioleta (UV) para reforçar a desinfecção da água.
São as versões por capacidade de produção de água purificada: 600G e 800G, respectivamente. O modelo comercial é o A10S.
Garantia
Condições de garantia
O manual fornecido não informa prazo nem condições de garantia. Consulte o termo que acompanha o produto ou o SAC OSMOS para confirmar a cobertura e solicitar assistência.
